Grundfos TPE 150-280/4-SC A-F-A-BAQE (арт. 99474553) – вертикальный центробежный насос «ин-лайн»
Нажмите чтобы увеличить
Grundfos TPE 150-280/4-SC A-F-A-BAQE – одноступенчатый, вертикальный, центробежный насос. Всасывающие и выпускные патрубки находятся на одной линии. Головную часть насоса можно демонтировать для обслуживания без извлечения его корпуса из трубопровода.
Применяется в системах отопления, кондиционирования воздуха, для повышения давления, перекачки питьевой воды.
Наличие частотного преобразователя позволяет регулировать частоту вращения двигателя для корректировки рабочих характеристик в соответствии с заданными параметрами.
Характеристики
Назначение
| Применение: | Водоснабжение; Кондиционирование воздуха; Отопление; Хладагенты; ГВС |
Технические данные

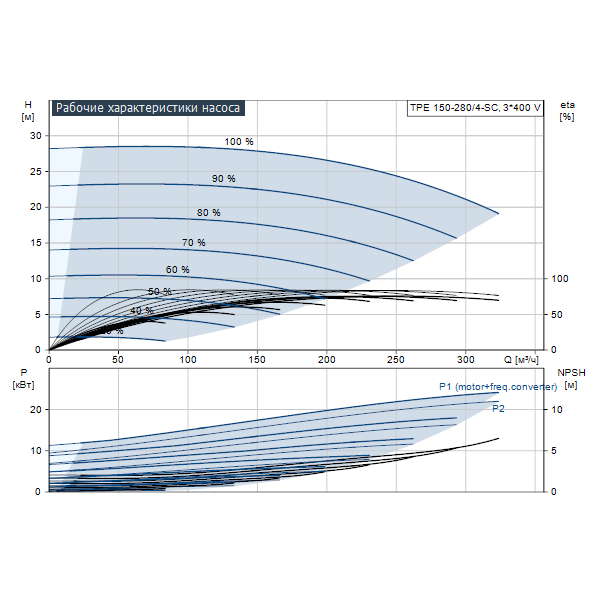

| Скорость насоса, при которой расчитаны его характеристики: | 1465 об/м |
| Номинальный расход: | 249 м³/ч |
| Номинальный напор: | 24.5 м |
| Макс гидростатический напор: | 280 дм |
| Текущий диаметр рабочего колеса: | 290 мм |
| Первичное уплотнение вала: | BAQE |
| Допуски по рабочим хар-кам: | ISO9906:2012 3B |
| Исполнение насоса: | A |
| Модель: | A |
Материалы
| Корпус насоса: | Чугун |
| Корпус насоса: | EN-JL1040 |
| Корпус насоса: | ASTM A48-40 B |
| Рабочее колесо: | Чугун |
| Рабочее колесо: | EN-JL1030 |
| Рабочее колесо: | ASTM A48-30 B |
| Код материала: | A |
Монтаж
| Диапазон температуры окружающей среды: | -20 .. 55 °C |
| Minimum ambient temperature: | 0 °C |
| Макс. рабочее давление: | 16 бар |
| Трубное присоединение: | DIN |
| Соединение труб: | DN 150 |
| Допустимое давление: | PN 16 |

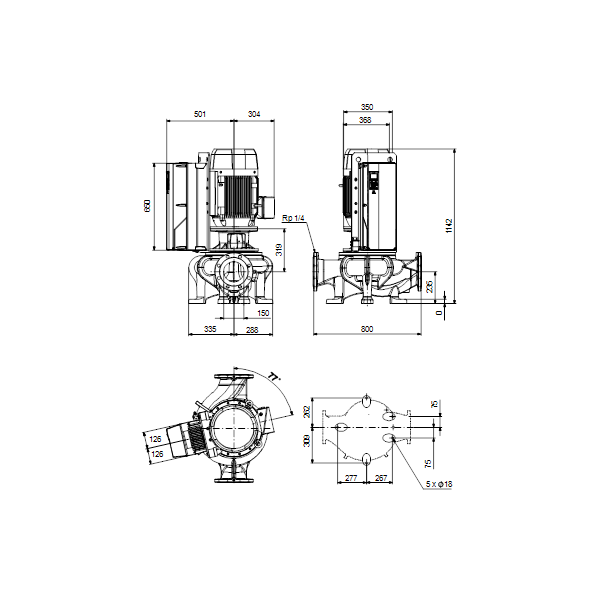

| Монтажная длина: | 800 мм |
| Размер фланца электродвигателя: | FF300 |
| Код присоединения: | F |
Жидкость
| Рабочая жидкость: | Вода |
| Диапазон температур жидкости: | 0 .. 120 °C |
| Температура перекачиваемой жидкости: | 20 °C |
| Плотность: | 998.2 кг/м³ |
Данные электрооборудования
| Тип электродвигателя: | SIEMENS |
| Класс энергоэфф-ти: | IE3 |
| Номинальная мощность - P2: | 22 кВт |
| Частота питающей сети: | 50 Hz |
| Номинальное напряжение: | 3 x 380-420D/660-725Y В |
| Номинальный ток: | 42,5-40,5/24,6-23,6 A |
| Cos фи - характеристика мощности: | 0.8 |
| Номинальная скорость: | 1470 об/м |
| Энергоэффективность: | IE3 93,0% |
| Эффективность электродвигателя при полной нагрузке: | 93.0-93.0 % |
| КПД при максимальной нагрузке: | 98 % |
| Эффективность двигателя при 3/4 нагрузки: | 93.7-93.7 % |
| Эффективность электродвигателя при 1/2 нагрузки: | 93.7-93.7 % |
| Количество полюсов: | 4 |
| Класс защиты (IEC 34-5): | 55 Dust/Jetting |
| Класс изоляции (IEC 85): | F |
| Защита электродвигателя: | PTC |
| Номер электродвигателя: | 99454134 |

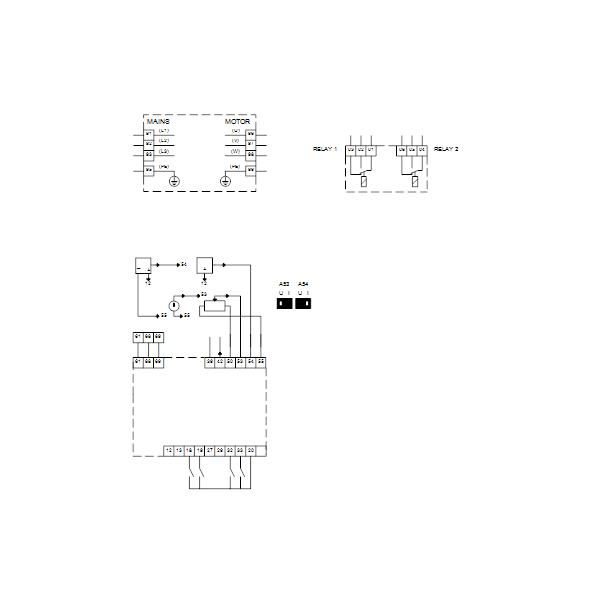

Система управления
| VFD product number: | 99448797 |
| Преобразователь частоты: | Built-in |
| Тип преобразователя частоты: | CUE 3X380-500V IP55 RUG 22KW |
| Appr. for VFD: | CE, CULUS, C-TICK |
Другое
| Минимальный индекс эффективности MEI ≥: | 0.70 |
| ErP статус: | EuP Отдельностоящий/Прод. |
| Нетто вес: | 458 кг |
| Брутто вес: | 554 кг |
| Объем упаковки: | 2.38 м³ |
| № структурного файла: | 99465309 |
| Cтрана происхождения: | HU |
| ТН ВЭД ЕАЭС Код: | 8413705100 |
Инструкция
Паспорт, инструкция по монтажу и эксплуатации: Grundfos TPE 150-280/4-SC A-F-A-BAQE (артикул 99474553)
Видео
Как заказать
Для заказа насоса Grundfos TPE 150-280/4-SC A-F-A-BAQE (арт. 99474553) необходимо связаться с инженерами-консультантами нашей компании, озвучить свою потребность и согласовать условия поставки.
Сделать это можно одним из следующих способов:
- позвонить по контактному телефону;
- написать по электронной почте;
- обратиться в чат;
- отправить заявку, нажав кнопку "Заказать".
В случае, если вы сомневаетесь в том, что данная модель подойдет для вашей задачи - рекомендуем заполнить форму в разделе: Подбор насоса.
Способ оплаты
Для оплаты предоставьте платежные реквизиты вашей организации. Менеджеры подготовят договор и счет. Пакет документов будет отправлен на e-mail.
После получения счета у вас будет 3 дня на его оплату, по истечению 3-х дней цены считаются недействительными, поэтому требуется его перевыставление.
Гарантия
Гарантия для насоса Grundfos TPE 150-280/4-SC A-F-A-BAQE (арт. 99474553) составляет 2 года при соблюдении норм эксплуатации, правил монтажа и подключения.
