Grundfos TPE 100-390/2-S A-F-A-BQQE (арт. 96275698) – вертикальный центробежный насос «ин-лайн»

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 100-390/2-S A-F-A-BQQE артикул 96275698 – фото внешнего вида

Нажмите чтобы увеличить

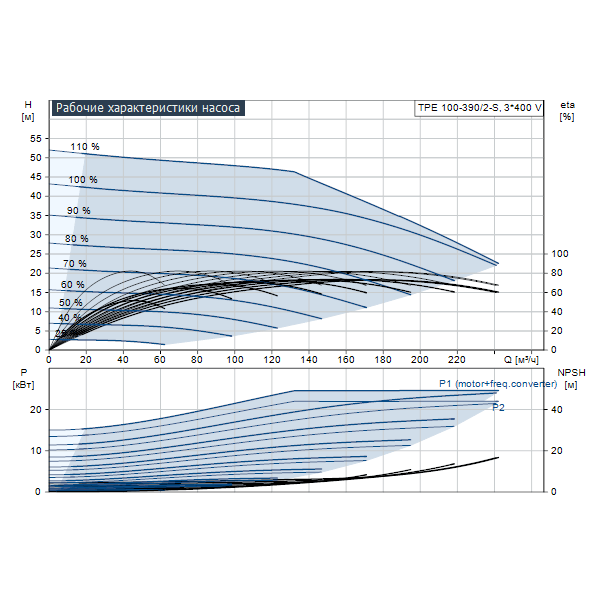

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 100-390/2-S A-F-A-BQQE артикул 96275698 – график рабочих характеристик

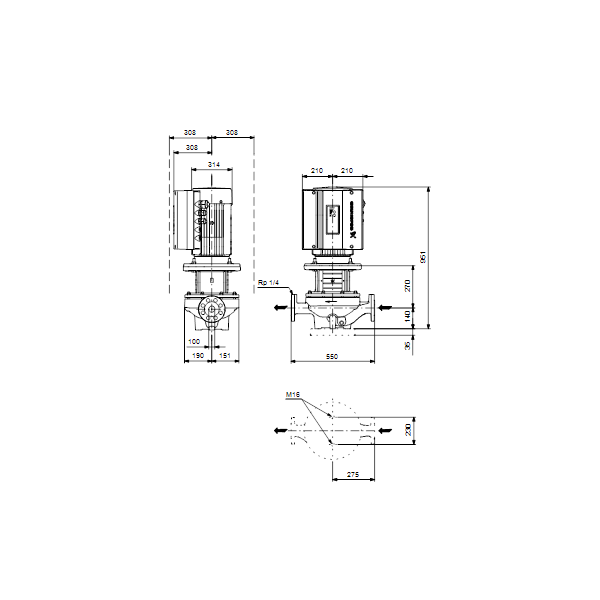

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 100-390/2-S A-F-A-BQQE артикул 96275698 – габаритный чертеж

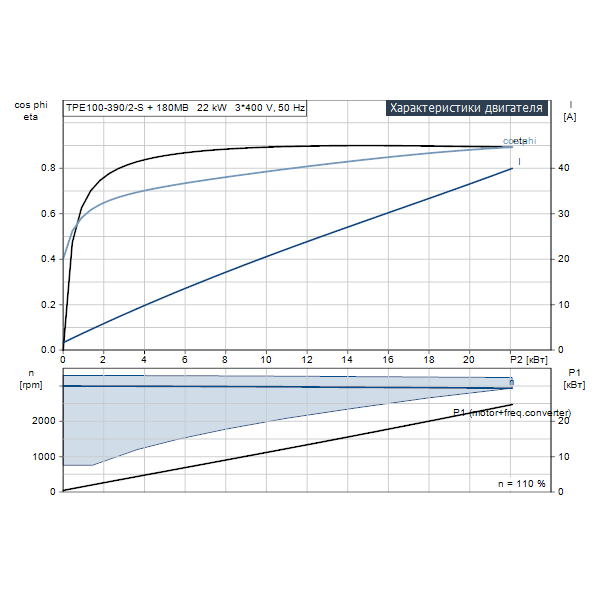

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 100-390/2-S A-F-A-BQQE артикул 96275698 – рабочие характеристики двигателя

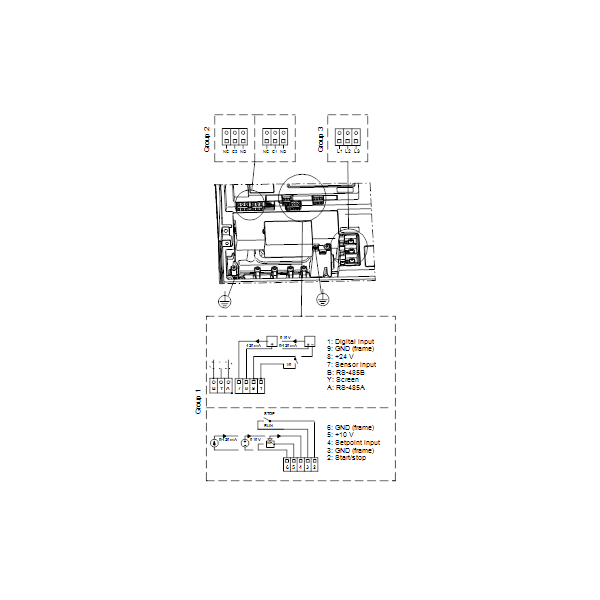

Одноступенчатый вертикальный центробежный насос «ин-лайн» Grundfos TPE 100-390/2-S A-F-A-BQQE артикул 96275698 – схема подключения

Grundfos TPE 100-390/2-S A-F-A-BQQE – одноступенчатый, вертикальный, центробежный насос. Всасывающие и выпускные патрубки находятся на одной линии. Головную часть насоса можно демонтировать для обслуживания без извлечения его корпуса из трубопровода.

Применяется в системах отопления, кондиционирования воздуха, для повышения давления, перекачки питьевой воды.

Наличие частотного преобразователя позволяет регулировать частоту вращения двигателя для корректировки рабочих характеристик в соответствии с заданными параметрами.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Grundfos
Модель: TPE 100-390/2-S A-F-A-BQQE - 96275698
Наличие: уточните у менеджера
Артикул: 96275698
Склад в Нижнем Новгороде:
пр-кт Гагарина, дом 5

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Назначение

Применение:

Водоснабжение; Кондиционирование воздуха; Отопление; Хладагенты; ГВС

Технические данные

Скорость насоса, при которой расчитаны его характеристики:	2945 об/м
Номинальный расход:	171 м³/ч
Номинальный напор:	34 м
Макс гидростатический напор:	390 дм
Текущий диаметр рабочего колеса:	175 мм
Первичное уплотнение вала:	BQQE
Допуски по рабочим хар-кам:	ISO9906:2012 3B
Исполнение насоса:	A
Модель:	A

Материалы

Корпус насоса:	Чугун
Корпус насоса:	EN-JL1040
Корпус насоса:	ASTM A48-40 B
Рабочее колесо:	Чугун
Рабочее колесо:	EN-JL1030
Рабочее колесо:	ASTM A48-30 B
Код материала:	A

Монтаж

Диапазон температуры окружающей среды:	-20 .. 40 °C
Макс. рабочее давление:	16 бар
Трубное присоединение:	DIN
Соединение труб:	DN 100
Допустимое давление:	PN 16
Монтажная длина:	550 мм
Размер фланца электродвигателя:	FF300
Код присоединения:	F

Жидкость

Рабочая жидкость:	Вода
Диапазон температур жидкости:	-25 .. 120 °C
Температура перекачиваемой жидкости:	20 °C
Плотность:	998.2 кг/м³

Данные электрооборудования

Тип электродвигателя:	180MB
Класс энергоэфф-ти:	IE3
Номинальная мощность - P2:	22 кВт
Частота питающей сети:	50 Hz
Номинальное напряжение:	3 x 380-480 В
Номинальный ток:	43.5-35.0 A
Cos фи - характеристика мощности:	0.91-0.90
Номинальная скорость:	480-3540 об/м
Энергоэффективность:	IE3 92,7%
Эффективность электродвигателя при полной нагрузке:	92.7 %
Количество полюсов:	2
Класс защиты (IEC 34-5):	IP55
Класс изоляции (IEC 85):	F
Защита электродвигателя:	Да
Номер электродвигателя:	85901235

Система управления

Панель управления:	BS
Функциональный модуль:	PUMP I/O
Преобразователь частоты:	Built-in

Другое

Минимальный индекс эффективности MEI ≥:	0.70
ErP статус:	EuP Отдельностоящий/Прод.
Нетто вес:	250 кг
Брутто вес:	279 кг
Объем упаковки:	1.12 м³
№ структурного файла:	95139461
Danish VVS No.:	381916390
Cтрана происхождения:	RU
ТН ВЭД ЕАЭС Код:	8413705100

Инструкция

Паспорт, инструкция по монтажу и эксплуатации: Grundfos TPE 100-390/2-S A-F-A-BQQE (артикул 96275698)

Видео

Как заказать

Для заказа насоса Grundfos TPE 100-390/2-S A-F-A-BQQE (арт. 96275698) необходимо связаться с инженерами-консультантами нашей компании, озвучить свою потребность и согласовать условия поставки.

Сделать это можно одним из следующих способов:

позвонить по контактному телефону;
написать по электронной почте;
обратиться в чат;
отправить заявку, нажав кнопку "Заказать".

В случае, если вы сомневаетесь в том, что данная модель подойдет для вашей задачи - рекомендуем заполнить форму в разделе: Подбор насоса.

Способ оплаты

Для оплаты предоставьте платежные реквизиты вашей организации. Менеджеры подготовят договор и счет. Пакет документов будет отправлен на e-mail.

После получения счета у вас будет 3 дня на его оплату, по истечению 3-х дней цены считаются недействительными, поэтому требуется его перевыставление.

Гарантия

Гарантия для насоса Grundfos TPE 100-390/2-S A-F-A-BQQE (арт. 96275698) составляет 2 года при соблюдении норм эксплуатации, правил монтажа и подключения.
