Вступление
Пластинчатый теплообменник (ПТО) «любит» чистый поток: каналы узкие, скорость высокая, а любое волокно, песок или окалина быстро превращаются в рост ΔP, падение теплопередачи и внеплановую разборку. Но и перегиб в другую сторону вреден: слишком мелкая сетка или неправильный фильтр могут «задушить» контур, сорвать режимы насосов/регуляторов и сделать эксплуатацию дороже, чем регулярная промывка.
Практический подход, как выбрать фильтр перед ПТО под ваш контур и загрязнение.
Что именно вы защищаете: узкие каналы и стабильный расход
Главные риски для ПТО:
- забивание каналов/распределительных зон (волокна, ржавчина, песок);
- рост гидросопротивления → падает расход → падает теплопередача;
- неравномерное распределение по пластинам → локальные перегревы;
- ускоренное зарастание (частицы становятся «ядром» отложений).
Поэтому фильтрация перед ПТО — это баланс:
задержать опасные частицы, но не превратить фильтр в постоянную дроссельную шайбу.
Быстрый выбор типа: сетка, Y-фильтр-грязевик, корзинчатый, самоочистка

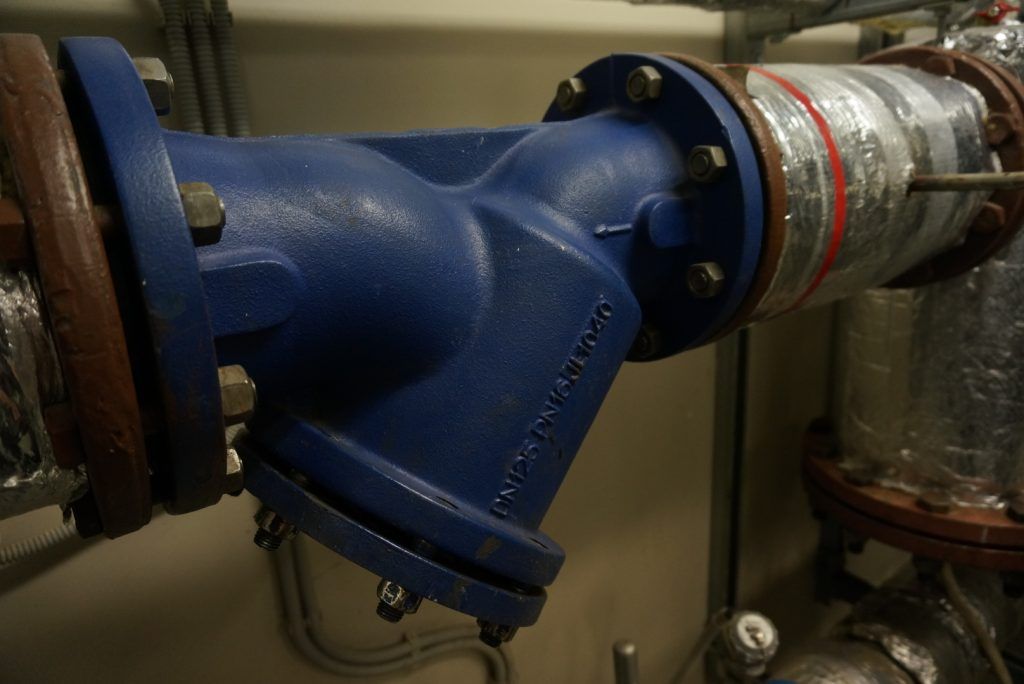

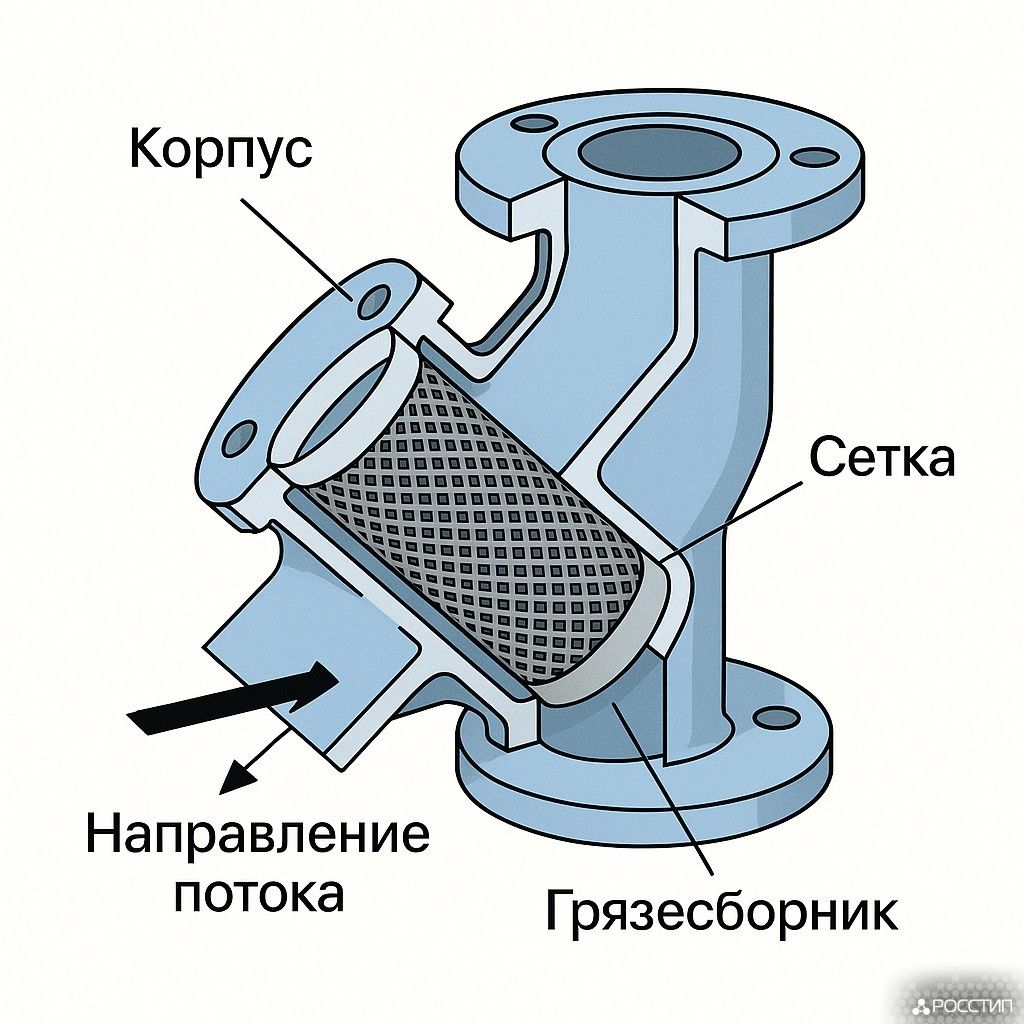

Сетчатый фильтр / Y-фильтр-грязевик
- Плюсы: простой, дешёвый, компактный.
- Минусы: быстро забивается в «грязных» системах; качество очистки ограничено площадью сетки.
- Когда подходит: относительно чистые контуры (ИТП после нормальной промывки, закрытые отопительные системы), где грязь — эпизодическая.
Корзинчатый фильтр
- Плюсы: большая площадь фильтрации → дольше держит расход; лучше для крупных диаметров/расходов.
- Минусы: дороже и крупнее; требует места и удобного обслуживания.
- Когда подходит: большие расходы, частая грязь, когда остановка на чистку неизбежна, но хочется реже.
Самоочищающийся фильтр (со сливом/продувкой, иногда с автоматикой)
- Плюсы: можно удерживать ΔP стабильным; минимальные остановки.
- Минусы: дороже; требует обвязки под слив/дренаж и дисциплины обслуживания.
- Когда подходит: «плавающая» грязь (строительный мусор после монтажа, сетевые шламы), критичные объекты без права частой остановки.
Магнитный шламоуловитель (как дополнение, не замена сетке)
- Плюсы: отлично ловит магнетит/железистый шлам в закрытых системах.
- Минусы: не ловит песок/волокна; не заменяет механическую сетку по размеру.
- Когда подходит: закрытые системы отопления, где основной мусор — продукты коррозии.
Как выбрать размер ячейки (самое важное)
Подбор на глаз — причина большинства проблем. Нормальная логика такая:
Шаг 1. Посмотрите «узкое место» в ПТО
Ориентир: чем меньше зазор каналов и чем «плотнее» пакет (больше пластин, выше турбулизация), тем более чувствителен ПТО к частицам.
Если нет данных по каналу, используйте практическое правило:
- ПТО для ГВС/отопления обычно терпит более крупные частицы,
- ПТО для технологии/холодоснабжения/тонких режимов — более требователен.
Шаг 2. Выберите сетку, которая ловит то, что реально приходит
- Песок/окалина/стружка → нужна механика, обычно в диапазоне 200–500 мкм как старт.
- Ржавчина/шлам → часто лучше работает связка: магнит + 300–500 мкм (чтобы не «душить» поток).
- Волокна/органика (пакля, герметик, флоки) → требуется сетка, но важнее площадь и удобство чистки; иногда лучше корзина/самоочистка, чем “мелко и часто”.
Типовые диапазоны (как стартовые, дальше уточняют по факту)
- 500–800 мкм: грубая защита от крупного мусора (первичный пуск, сетевые сюрпризы).
- 300–500 мкм: наиболее универсально для многих ПТО в тепловых пунктах.
- 100–300 мкм: когда реально нужна тоньше, но есть риск частых чисток и роста ΔP.
- <100 мкм: обычно уже не грязевик, а полноценная фильтрация — без самоочистки/большой площади почти гарантированно получите проблемы с расходом.
Главный принцип: не ставить сетку тоньше, чем вы готовы обслуживать.
Чтобы не испортить процесс: считаем по перепаду давления (ΔP)
Фильтр должен быть выбран не только по микронности, но и по допустимому перепаду давления.
Практика эксплуатации:
- на чистом фильтре ΔP должен быть небольшим (иначе вы изначально дросселируете контур);
- обслуживание/продувку назначают по достижению заранее принятого ΔP.
Что важно:
- Если фильтр забивается, падает расход через ПТО → падает теплопередача → автоматика начинает «догонять» температуру и может уйти в нестабильный режим.
- Насос может уйти от рабочей точки: шум, кавитация, рост потребления или срыв подачи.
Ориентир по эксплуатации: заранее задайте порог ΔP на фильтре, при котором его чистят/продувают. И ставьте манометры/датчики до и после фильтра — иначе фильтрация превращается в гадание.
Монтажные нюансы, которые решают половину проблем
- Фильтр ставят перед ПТО на линии, где грязь приходит к пластинам (обычно первичный контур, но зависит от схемы).
- Обязательно обеспечьте доступ к чистке: крышка, место под выемку сетки/корзины, возможность слить.
- Правильная ориентация (для Y-фильтра-грязевика): карман вниз, чтобы осадок не летел дальше при остановках.
- Байпас (по необходимости): чтобы можно было обслужить фильтр без полной остановки объекта (особенно на ответственных системах).
- Слив/дренаж для промывки фильтра — экономит часы.
- Для грязных пусков после монтажа часто логична временная схема: крупная сетка → промывка системы → замена на рабочую.
Частые ошибки
- Слишком мелкая сетка на грязном контуре → фильтр становится постоянной аварией по ΔP.
- Нет контроля ΔP (нет манометров/датчиков) → ПТО умирает молча, пока не сорвётся режим.
- Маленькая площадь фильтрации при больших расходах → даже правильные микроны не спасают.
- Фильтр без удобного обслуживания → его не чистят вовремя, потому что сложно.
- Ставят только магнит, когда летит песок/волокна — ПТО всё равно забьётся.
Рекомендуемая рабочая стратегия для большинства ИТП с ПТО
- Старт: 300–500 мкм сетка/грязевик + (если закрытая система) магнитный шламоуловитель.
- Обязательно: контроль ΔP на фильтре.
- Если забивается часто: переход на корзинчатый или самоочищающийся (а не на “ещё мельче”).
- После монтажных работ: временно ставят более грубую сетку, делают промывку, затем переводят на рабочую.
Вывод
Фильтрация перед ПТО должна решать две задачи одновременно: защитить узкие каналы от мусора и не задушить контур перепадом давления. Оптимальная практика — выбирать не только «микроны», но и тип фильтра по загрязненности системы и доступности обслуживания, обязательно контролируя ΔP до/после.
Для большинства тепловых пунктов рабочая отправная точка: сетчатый/фильтр-грязевик 300–500 мкм (и магнитный шламоуловитель в закрытых системах). Если фильтр забивается часто — правильный шаг не «ставить мельче», а увеличивать площадь фильтрации (корзинчатый) или переходить на самоочищающийся вариант.
